H37 スレート金具3 10段1列用セット
↓「どのセットを何セット必要?」「他セットとの組合せ方は?」など、セット選びの参考に、下記をご確認ください↓
スレート金具3拾い出し参考
設計条件や取付工事説明書は、下記よりご確認ください
太陽電池モジュール据付工事説明書-ツメ無し横置き-架台化粧ブラック-軒カバー無し
スレート金具3 据付工事説明書-横置-野地固定-スレート対応
スレート金具3 据付工事説明書-横置-垂木固定-スレート対応
商品の特徴

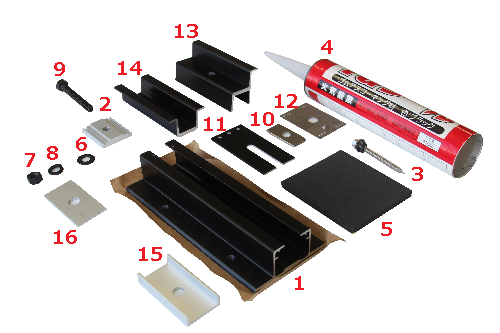

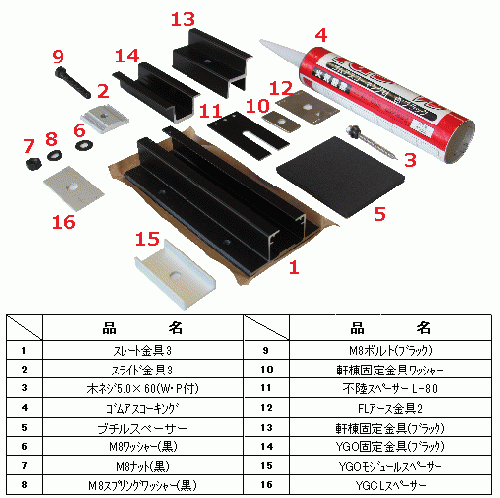

セット内容
画像をクリックすると、部材の詳細を確認できます。
設置概要図
太陽電池モジュール1枚の固定点数:4点(左図のとおり)。但し、地上高:10m以下、勾配:2.5寸以上10寸以下、地表面粗度区分:Ⅲ・Ⅳ、①モジュール1.7㎡以下の場合は設置地域の基準風速34m/s以下かつ積雪量60cm以下②モジュール1.4㎡以下の場合は設置地域の基準風速38m/s以下かつ積雪量99cm以下、の設置条件に限る。この条件に適合しない場合は、設置不可または固定点数が増えます。 主な部材:スレート金具3(サイズ180mm×80mm×30mm、アルミ製、高耐食・耐候性があります。) この製品は新JISに対応しています。
